Подробное введение
Описание

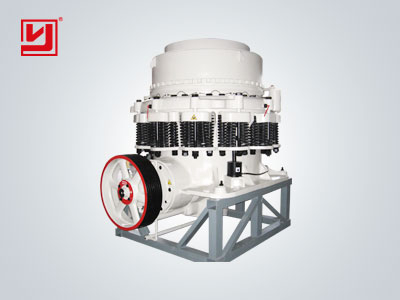

Комбинированные конусные дробилки были построены в течение десятилетий надежного обслуживания. Конструкция была настолько простой, насколько это было возможно, с функциями, которые были удобны для пользователя, а мастера с многолетним опытом сконструировали рамы и компоненты для прочности и долговечности из американской стали и гордости за свою работу. Благодаря этому, конусные дробилки Compound пользуются всемирной репутацией надежных, долговечных, простых в обслуживании и надежных. Теперь есть комплект для переоборудования, сочетающий все функции, которые сделали их такими надежными и надежными, с более современными функциями для повышения производительности и автоматизации.
Функции:
1. Высокая производительность
Комбинируя оптимальное проектирование камерного типа с применением разумной скорости и хода, чтобы этот тип машины больше работал с таким же динамическим диаметром конуса. Следовательно, эта машина отличается высокой производительностью и производительностью по сравнению с другими конусными дробилками того же типа. Используйте принцип ламинированного дробления, чтобы получить больше материалов кубической формы и меньше иглоподобных материалов.
2. Хороший размер продукции
Дробилка применяется по принципу ламинированного дробления, чтобы кубические формы конечных продуктов выделялись в большей пропорции. Продукты в форме игольчатой и чешуйчатой формы уменьшаются, а фракция по размерам значительно более пропорциональна.
3. Хорошая стабильность
Если в камеру попадет металл или другой неразрушенный материал, металл, проходящий через защитное устройство, освободит его и автоматически сбросит. Защитное устройство имеет фиксированную точку возврата разгрузочного отверстия, и исходное разгрузочное отверстие может вернуться обратно сразу после того, как металл пройдет через камеру дробления.
4. Удобная уборка
Если дробилка останавливается под нагрузкой, гидравлическая система очистки может быстро очистить камеру дробления, чтобы сократить время простоя.
5. Высокая надежность
Принятие главного вала с большим диаметром,тяжелой главной рамы и отдельной автоматической системы управления тонкой системой смазки маслом, что гарантирует надежность и надежную работу дробилки.
6. Простота обслуживания и эксплуатации
Все детали могут быть разобраны сверху и сверху, так что фиксированный конус и динамический конус можно легко разобрать.
В условиях сильных ударов и вибрации бронзовый подшипник может сохранять отличную несущую способность, а также значительно экономичнее и проще в обслуживании.
7. Низкие производственные затраты
Из-за большой емкости, высокой надежности и простоты обслуживания производственные затраты значительно сократились.
8. Широкое использование
Особенностью комбинированной конусной дробилки является максимизация производительности для всех видов процесса дробления: от специального грубого дробления до мелкого дробления; от стационарной дробильной установки до мобильной дробильной установки.
Комбинированная конусная дробилка имеет различные типы камеры дробления для выбора в соответствии с процессом дробления.
9. Отдельная смазка
Принцип работы
Мотор приводит в движение эксцентриковые втулки, которые вращаются с помощью клиновых ремней, шкивов, валов, зубчатых колес, зубчатых передач. Мантия вращается с эксцентричной втулкой, так что мантия приближается к вогнутой и далеко от нее, и дробит камень в меньшие размеры.
Технические параметры
| Модель | Диаметр мм (футы) | Полость | Загрузочное отверстие | Настройка выхода
(мм) | Скорость вала
(об / мин) | Мощнсть
(кВт) | Производительность
(т/ч) | Вет
(т) | Габариты
(мм) |
|---|
Закрывающая сторона
(мм) |
Открытая сторона
(мм) |
|---|
| CSB75 | 900 (3') | Fine | 83 | 102 | 9-22 | 580 | 75(100) | 45-91 | 12.2 | 2821×1880×2164 |
| Coarse | 159 | 175 | 13-38 | 59-163 |
| CSB160 | 1295 (4 1/4') | Fine | 109 | 137 | 13-31 | 485 | 185(250) | 109-181 | 23.8 | 2800×2342×2668 |
| Medium | 188 | 210 | 16-31 | 132-253 |
| Coarse | 216 | 241 | 19-51 | 172-349 |
| CSB240 | 1650 (5 1/2') | Fine | 188 | 209 | 16-38 | 485 | 240(320) | 181-327 | 55 | 3911×2870×3771 |
| Medium | 213 | 241 | 22-51 | 258-417 |
| Coarse | 241 | 268 | 25-64 | 299-635 |
| Модель | Диаметр мм (футы) | Полость | Загрузочное отверстие | Настройка выхода
(мм) | Скорость вала
(об / мин) | Мощнсть
(кВт) | Производительность
(т/ч) | Вес
(т) | Габариты
(mm) |
|---|
Закрывающая сторона
(мм) |
Открытая сторона
(мм) |
|---|
CSD75 | 914 (3') | Fine | 13 | 41 | 3-13 | 580 | 75(100) | 27-90 | 12-2 | 2821×1880×2410 |
| Coarse | 33 | 60 | 3-16 | 27-100 |
CSD160 | 1295 (4 1/4') | Fine | 29 | 64 | 3-16 | 485 | 160（220） | 36-163 | 23.8 | 2800×2342×2668 |
| Medium | 54 | 89 | 6-16 | 82-163 |
| Coarse | 70 | 105 | 10-25 | 109-227 |
CSD240 | 1676 (5 1/2') | Fine | 35 | 70 | 5-13 | 485 | 240（320） | 90-209 | 55 | 3917×2870×3771 |
| Medium | 54 | 89 | 6-19 | 136-281 |
| Coarse | 98 | 133 | 10-25 | 190-336 |
